ALEXA LF Camera, ARRI finalmente vai 4K

Hoje na BSC Expo, ARRI lançou a câmera 4.4K ALEXA LF (grande formato). Ficamos honrados em ter Rodney Charters ASC na exposição e entrevistar o Gerente de Produto da ARRI Marc Shipman-Mueller sobre a nova câmera, bem como as lentes que você pode ver aqui.

O sensor A2X do ALEXA LF não é realmente novo por dizer, ele é baseado em dois sensores ALEV-III verticais, que são costurados juntos para criar uma imagem de grande formato sem costura. Este é o mesmo princípio de como eles criaram o ALEXA 65, que usa três sensores Alexa que estão dispostos verticalmente.

Esta marca a primeira vez (se você não contar com o ALEXA 65) que a ARRI lançou uma câmera com um sensor que é capaz de gravar imagens 4K sem a necessidade de aumentar a escala. O ALEXA LF pode gravar em Open gate numa resolução de 4448 x 3096.

É interessante ver que a ARRI decidiu ir com um sensor ligeiramente maior do que o de fotograma completo que só pode gravar em resoluções não superiores a 4,5K. Com a Sony e RED, ambas oferecendo câmeras que são capazes de capturar imagens em resoluções de 6K e acima, a ARRI decidiu não pular na faixa de resolução e seguir por esse caminho. A única razão que me ocorre é que a ARRI acredita que 4K é suficiente para o futuro previsível, e se você precisar de resoluções mais altas eles já têm o ALEXA 65.

AbelCine CTO Andy Shipsides dá uma ótima primeira olhada na câmera e suas características no vídeo abaixo.

3 Modos de sensor

A câmera de grande formato ARRI ALEXA LF apresenta um sensor de 36,7mm x 25,54mm que é ligeiramente maior do que o quadro completo. É 1,5x maior que o ALEXA SXT, e o ALEXA 65 é 1,5x maior que o ALEXA LF. Para colocar o tamanho do sensor é perspectiva, o Sony VENICE utiliza um sensor de 36,2 x 24,1mm. O sensor MONSTRO 8K VV que pode ser encontrado no RED WEAPON e acaba de anunciar que o Panavision Millennium DXL2 é 40,96mm x 21,60mm, e o próprio ALEXA 65 da ARRI tem um impressionante sensor de 54,12mm x 25,58mm (área de imagem ativa). Tal como o sensor ratio-agnóstico de aspecto Sony VENICE, o ALEXA LF tem a capacidade de ser usado em três modos diferentes de sensor:

LF Open Gate – 36,70 x 25,54 mm com (4448 x 3096) @ 44.71mm círculo de imagem
Delivela o tamanho de pixel ideal da família ALEXA para uma qualidade de imagem geral mais elevada, resultando numa imagem de 4448 x 3096

LF 16:9 – 31,68 x 1782 mm com (3840 x 2160) @ 36.35mm círculo de imagem
Maximiza as opções de lentes enquanto atende aos padrões de entrega 4K

LF 2,39:1 – 36,70 x 15,31 mm com (4448 x 1856 sites de fotos) @ 39.76 mm de círculo de imagem
Combina uma imagem cinematográfica widescreen com altas taxas de quadros até 150fps para câmera lenta

Todos os modos de sensor oferecem uma sensibilidade ASA 800 verdadeira, bem como ruído reduzido.

Se não estiver quebrado, não conserte

O ALEXA LF é mais uma evolução do que uma revolução. ARRI pegou tudo o que as pessoas adoram no ALEXA e colocou-o numa câmara que resolve o seu problema de não conseguir produzir uma imagem de 4k que não seja redimensionada. O ALEXA LF grava 4K nativo com a reconhecida qualidade de imagem da ARRI. O sensor ALEXA que todos adoram retém todas as mesmas características ao mesmo tempo que proporciona uma estética imersiva e de maior formato para os cineastas. O ALEXA LF inclui a mesma latitude de exposição de 14+ paragens que em todas as câmaras anteriores da marca ALEXA. A ARRI afirma que apresenta baixo ruído, mantendo também tons de pele agradáveis tanto para HDR como para WCG Workflows.

É interessante que a ARRI não tenha decidido optar por um novo sensor. Visto que o sensor ALEV-III tem quase 8 anos de idade, será que a ARRI o conseguiu tão bem na altura que não conseguiu melhorar? O ALEXA LF ainda terá a mesma sensibilidade 800 ASA e será interessante ver o quanto o baixo desempenho de luz melhorou em relação a qualquer um dos modelos ALEXA existentes. Os valores de EI estão entre 160-3200.

O que também é interessante é que eles não lançaram uma versão no mesmo fator de forma que o muito popular ALEXA MINI. Tenho a certeza que há muitos cineastas que gostariam de ter visto o ALEXA LF MINI. De acordo com a ARRI eles estão estudando a viabilidade de construir uma versão do MINI mas nada foi decidido; de qualquer forma, seria difícil por causa das altas taxas de dados.

Parece um ALEXA SXT

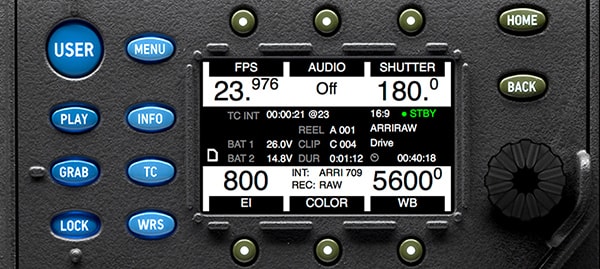

O corpo do ALEXA LF inclui a mesma interface de usuário e recursos encontrados no ALEXA SXT W, incluindo o transmissor de vídeo sem fio integrado. ARRI decidiu fazer isso para que eles possam fazer a transição para esta câmera um processo muito fácil para qualquer um que já tenha trabalhado com câmeras ARRI antes. A base do corpo da câmera inclui duas rosetas ARRI para adicionar extensões de braço e pegas, mais portas de haste LWS de 15mm e um recuo de montagem no ombro na base.

Metadados de lente podem ser gravados a partir de suas lentes LDS-1, LDS-2 ou /i capaz. O ALEXA LF é compatível com a nova família opcional de lentes ARRI Signature Prime, que eu falarei sobre no fundo do artigo.

O ALEXA LF certamente não foi colocado em uma dieta pelos engenheiros ARRI, o corpo pesa 17.2lb (7.8kg) com o LPL Mount. Este é ligeiramente mais leve que o ALEXA SXT Studio com montagem PL (8.2kg/18.1lbs). O ALEXA LF é da mesma altura, mas não tão largo.

Media &Máxima Taxa de Moldura

O ALEXA LF pode gravar em Unidades de Captura SXR de alto desempenho ou cartões SxS PRO+. A câmera só tem um único slot de cartão. Incluído no LF está um adaptador SXR, assim como o utilizado no SXT W, para gravar em drives SXR.

SXR Capture Drives – fornece velocidades máximas de 150 fps com ARRIRAW e 100 fps com cartões ProRes
SxS PRO+ – fornece velocidade máxima de 90 fps com ProRes

A capacidade de processamento mais rápido do SXR permite taxas de quadros mais rápidas para a maioria dos formatos de gravação. Sua velocidade máxima de gravação de 20 Gb/s permite velocidades de quadros superiores com alguns formatos de gravação, enquanto a capacidade de 1 TB (colarinho vermelho) ou 2 TB (colarinho azul) permite tempos de gravação mais longos.

Além disso, note que os cartões SxS PRO+ devem ter 256GB e capacidade superior.

Resoluções de gravação

4.5K em LF Open Gate e LF 2.39:1
UHD em LF 16:9
2K 16:9 com redução de escala na câmara em LF 16:9
HD 16:9 com redução de escala na câmara em LF 16:9
Proporciona uma redução de compressão anamórfica para 1.25x, 1.3x, 1.5x, 2x relações de compressão da lente.

Apple ProRes 4444 XQ – com unidades de captura SXR: 40fps no modo sensor de porta aberta LF; 60fps no modo sensor LF 16:9; 60fps no modo sensor LF 2.39:1. Com cartões SxS PRO+: 30fps em LF 16:9 Modo Sensor; 30fps em LF 2.39:1 Modo Sensor
ARRIRAW – com Accionamentos de Captura SxR: Máx. 90fps com LF Modo sensor de porta aberta e LF 16:9 Modo sensor; 150fps em LF 2.39:1 Modo sensor.
Apple ProRes 4444 – com unidades de captura SXR: 60fps em LF Modo sensor de portão aberto; 60fps em LF 16:9 Modo sensor; 100fps em LF 2.39:1 Modo sensor. Com os cartões SxS PRO+: 40fps em modo sensor LF 16:9; 40fps em modo sensor LF 2.39:1 Modo sensor
Apple ProRes 442 HQ – com unidades de captura SXR: 60fps em LF Modo sensor de porta aberta; 60fps em LF 16:9 Modo sensor; 100fps em LF 2.39:1 Modo sensor. Com os cartões SxS PRO+: 60fps em modo sensor LF 16:9; 60fps em modo sensor LF 2.39:1 Modo sensor
Apple ProRes 422 – com unidades de captura SXR: 60fps em LF Modo sensor de porta aberta; 60fps em LF 16:9 Modo sensor; 100fps em LF 2.39:1 Modo sensor. Com os cartões SxS PRO+: 60fps em LF 16:9 Modo Sensor; 90fps em LF 2.39:1 Modo Sensor

LPL Montagem

Um elemento crucial do novo sistema ALEXA LF é a montagem da lente LPL, que é otimizada para sensores de grande formato e vem com a compra da câmera. Um diâmetro maior e uma profundidade focal de flange mais curta permitem que as novas lentes ARRI Signature Prime e todas as futuras ópticas de grande formato sejam pequenas e leves, com um rápido “T-stop” e um agradável “boke” – uma combinação de características que não seria possível dentro dos limites da sua montagem de lentes PL. A montagem LPL possui um furo maior para acomodar o formato Large Frame.

A montagem LPL transfere o protocolo LDS e é compatível com LDS-2.

Adaptador LPL-a-LPL

No futuro, uma montagem LPL também estará disponível para outras câmeras ARRI, como o seu ALEXA Mini, e está sendo licenciada para fabricantes de lentes e câmeras de terceiros. A montagem LPL transfere o protocolo LDS e é compatível com LDS-2.

O ALEXA LF também vem com um adaptador PL-to-LPL padrão para que você possa usar as lentes compatíveis existentes na nova câmera de grande formato. O adaptador possui lóbulos auriculares pretos, enquanto a montagem LPL inclui lóbulos auriculares azuis. Você pode ajustar a montagem e o adaptador para 12:00 ou 3:00 para acomodar o posicionamento das lentes de terceiros. O adaptador passa pelo protocolo LDS e é compatível com LDS-2.

Wireless

Como o seu antecessor ALEXA SXT W, a câmara ALEXA LF reduz o número de cabos necessários como transmissão de vídeo sem fios e lentes remotas & o controlo da câmara está incorporado no corpo da câmara.

WiFi

O ALEXA LF pode transmitir dados não comprimidos com início/parada de gravação, timecode e áudio sob baixa latência (<1ms) com um conjunto de antenas. O segundo conjunto de antenas do ALEXA LF é dedicado ao rádio WiFi a bordo que oferece controle remoto de câmera sem fio através do ALEXA Web Remote. Ele também pode lidar com o gerenciamento de cores. A quinta antena, que fica entre os outros dois pares na parte superior/traseira do corpo da câmera, é atribuída ao ECS ou Sistema de Controle Eletrônico. O ECS funciona com a Unidade de Controlo sem fios WCU-4 da ARRI, que oferece lentes FIZ e controlo da câmara. Estas antenas dobram para viagens e armazenamento da câmara.

Receptores de Vídeo sem fios WVR-1

ARRI incluem o WVR-1, que dependendo das condições pode receber um sinal até 2,000′ (600m) do transmissor. A distância mínima para todas as unidades é de pelo menos 3′ (1m).

A caixa é resistente à pulverização (água) e ao pó de alumínio com colarinhos integrados para antena e conectores BNC e oferece várias opções de montagem. O WVR-1 também tem uma ampla faixa de temperatura de operação, de -4°F a 113°F (-20°C a 45°C).

O receptor pode ser alimentado por uma fonte de alimentação CA, Gold Mount, V-Mount, ou bateria da série SONY L. O receptor tem uma saída de alimentação de 12V para acessórios como o monitor de um diretor, reduzindo o tamanho e o peso das configurações do monitor portátil. Dependendo da sua configuração e do consumo de energia dos acessórios adicionais, uma única bateria da série L pode não ser capaz de fornecer energia suficiente através do conector PWR OUT do WVR-1. Nesse caso, adicione uma segunda bateria da série L ou use a Fonte de Alimentação do Receptor RPS-1, que é vendida separadamente.

Fluxos de trabalho simples da ARRI

ALEXA LF oferece os mesmos fluxos de trabalho experimentados e verdadeiros que outras câmeras ALEXA. A gravação em várias resoluções é possível em ARRIRAW sem compressão e sem criptografia ou em ProRes rápido e eficiente. Os arquivos ARRI Look existentes podem ser usados com o ALEXA LF, além de toda a gama de ferramentas de software de fluxo de trabalho ARRI também suportarão imagens em grande formato do ALEXA.

Amostras de fluxos de trabalho podem incluir:

>

Câmera LF ALEXA > ARRIRAW > Unidade de Captura SXR (1TB ou 2TB) > Computador para Poste

>

Câmera LF ALEXA > ProRes > Unidade de Captura SXR (1TB ou 2TB) > Computador para Poste

>

OU

Câmera LF da ALEXA > ProRes > SxS PRO+ 256GB > Computador para Poste

>

Câmera LF da ALEXA > Gestão da aparência da ARRI > ALF-2 Look File > Computer for Post

NOTE: As unidades de captura e as unidades de memória são vendidas separadamente.

EVF-1 Viewfinder Incluído

O visor electrónico ARRI ALEXA EVF-1 é um visor electrónico estilo filme, de baixa latência (≤ frame delay), visor electrónico a cores com um microdisplay de 1280 x 768 F-LCOS e iluminação LED ARRI, ambos com controlo de temperatura. Uma operação simples é assegurada através do estado da câmara visível no visor e um número de botões de acesso rápido para funções frequentemente utilizadas, tais como zoom e assistência à exposição. As configurações do visor, assim como as configurações básicas da câmara, podem ser alteradas pelo operador directamente no EVF-1.

A imagem EVF-1 exibe alta resolução, alto contraste, baixa distorção e uma área de visualização uniformemente iluminada. A EVF-1 inclui um microdisplay F-LCOS (Ferroelectric Liquid Crystal On Silicon) de última geração com resolução de 1280 x 768 pixels, uma alta taxa de atualização da tela, além de um design óptico ARRI que emprega uma óptica de vidro revestido da mais alta qualidade. A reprodução de cor fiável a todas as temperaturas é assegurada através do motor de luz ARRI auto-calibrador, controlado por temperatura.

Ferramentas

Com o Frameline Composer App gratuito ARRI, pode criar linhas de fotogramas personalizados online, com base nos seus requisitos específicos.

Com a ferramenta online ARRI Formats &Data Rate Calculator (FDRC), você pode calcular as durações de gravação e as taxas de dados de suas diferentes configurações de câmera (combinações de modelo de câmera, codec, resolução, taxa de projeto, velocidade do sensor, mídia de gravação e ligar/desligar o áudio).

Color Management and Image Processing

A câmera suporta arquivos de aparência ARRI disponíveis para SDR, HDR PQ e HDR HLG. O ARRI ALEXA LF oferece 16 bits lineares no espaço de cores ALEXA Wide Gamut/Log C. Ele inclui espaços de cores de saída Target: Log C, Rec 709, Rec 2020. Você também pode obter uma ferramenta de cor livre da ARRI, sua ferramenta de cor ARRI (ACT).

Signature Primes

A família de Primes de Assinatura da ARRI, que são vendidos separadamente, proporcionam uma aparência moderna com um aspecto histórico com tons de pele cremosos e naturais e se encaixam na câmera de grande formato ALEXA LF sem um adaptador. Os Signature Primes também possuem um suporte para filtro magnético traseiro que aceita máscaras e filtros. Foram concebidos especificamente para utilização com a câmara de cinema digital de grande formato ARRI ALEXA LF. Existem 16 distâncias focais disponíveis, desde 12mm até 280mm.

A gama ARRI Signature Prime é a primeira série de lentes de magnésio maquinadas, tornando a óptica incrivelmente leve e robusta. As lentes são até 2lb mais leves do que um Master Prime, o que é impressionante, uma vez que têm de cobrir um sensor muito maior. São também as primeiras a incorporar o sistema de dados de lentes LDS-2 de próxima geração da ARRI, com altas taxas de dados e codificadores absolutos para inicialização rápida. LDS-2 estende as possibilidades dos dados das lentes e está sendo licenciado para outros fabricantes de lentes e câmeras.

Faatures:
Resolução excepcional, com tons de pele naturais e bokeh cremoso
Desenho óptico telecêntrico à prova de futuro resulta em melhor contraste, rendição da pele e comportamento de flare
Sistema de dados de lente LDS-2 de última geração com 10x de precisão do LDS original (1 Mbps vs 115 Kbps)
Excelente desempenho óptico em toda a gama de aberturas a partir de T2.8 a T22
A construção em magnésio torna cada lente ~2 lb mais leve que o Master Prime (em média), com tamanho total comparável
Posições uniformes da íris e engrenagens de foco
Porta rede universal &Sistema de posicionamento magnético
Montagem LPL

Os Primes de assinatura estão disponíveis nas seguintes distâncias focais:
12mm T1.8
15mm T1.8
18mm T1.8
21mm T1.8
25mm T1.8
29mm T1.8
35mm T1.8
40mm T1.8
47mm T1.8
58mm T1.8
75mm T1.8
95mm T1.8
125mm T1.8
150mm T2.5
200mm T2.5
280mm T2.8

Também está disponível um conjunto de 6 lentes com a:
ARRI 18mm Assinatura Prime T1.8 – Montagem LPL (KK.0019189)
ARRI 29mm Assinatura Prime T1.8 – Montagem LPL (KK.0019197)
ARRI 35mm Assinatura Prime T1.8 – Montagem LPL (KK.0019099)
ARRI 47mm Assinatura Prime T1.8 – Montagem LPL (KK.0019104)
ARRI 75mm Assinatura Prime T1.8 – LPL Mount (KK.0019106)
ARRI 125mm Assinatura Prime T1.8 – LPL Mount (KK.0019108)

As lentes não são baratas. As lentes variam em preço mas caem entre $26.900 USD a $43.300 USD por lente.

Preço

O preço do ALEXA LF não é para os de coração fraco. O ARRI ALEXA LF Large Format Camera Basic Set é um impressionante conjunto de $98.200 USD. O ARRI ALEXA LF Camera Pro Set com Unidade de Captura SXR de 1 TB é de $122.700 USD, o ARRI ALEXA LF Camera Pro Set com Unidade de Captura SXR de 2 TB é de $128.900 USD, e o ARRI ALEXA LF Camera Pro Set com Cartão de Memória SxS PRO+ de 256GB é de $112.300 USD.

As primeiras câmaras ALEXA LF serão enviadas no final de Março de 2018. O conjunto inicial de quatro lentes Signature Prime (35 mm, 47 mm, 75 mm e 125 mm) será enviado no início de Junho de 2018.

Não importa como você olha para estes preços, eles são extremamente altos, considerando que a Sony VENICE pode ser comprada por $42.000US (somente corpo), e a RED WEAPON MONSTRO 8K VV é $79.500US (somente corpo). Apesar do alto preço do ALEXA LF, eles certamente serão comprados por casas alugadas em todos os lugares. Quando falamos de filmes ou televisão episódica com grandes orçamentos, as produções nem sequer piscam quando se trata de contratar esta câmara.

Conclusion

Talvez todos esperássemos mais, mas como disse anteriormente, se não estiver avariada, não a consertem. Todos adoram a imagem, confiabilidade e operação simplificada das câmeras ALEXA, então tudo que a ARRI realmente tinha que fazer era pegar tudo isso e colocá-lo em uma nova câmera que fosse capaz de atender aos requisitos adequados de 4K. Será que eles poderiam ter ido mais longe? Provavelmente. Deveriam ter feito uma câmera com uma resolução ainda maior? Talvez.

Embora muita gente vá reclamar da melhoria incremental na resolução e do alto preço pedido, os verdadeiros cineastas e operadores de câmara que irão usar esta câmara provavelmente não o farão. ARRI tem tido sucesso porque eles conhecem o mercado e sabem o que seus usuários querem. Há uma razão pela qual o ALEXA é uma câmera tão popular e porque a ARRI domina o mercado de locação de alto nível. Eles não compram no marketing BS, e não vão começar a seguir as empresas pelo caminho sem fim da resolução. Como a ARRI sempre disse, é sobre melhores pixels, não pixels maiores.

Fique ligado para nossa entrevista em vídeo com a ARRI que virá mais tarde no dia.

Especificações

Tipo de câmera
Câmera digital de grande formato (LF) com visor eletrônico EVF-1 e rádios embutidos para sistema remoto sem fio ARRI, sistema de vídeo sem fio ARRI e WiFi

Compatibilidade
Todos os acessórios ARRI ALEXA atuais,
Lentes LPL e lentes PL com adaptador PL para LPL

Modo sensor
LF Open Gate
36.70 x 25,54 mm
4448 x 3096, ø 44,71 mm
ARRIRAW: 0,75 – 90 fps,
ProRes: 0,75 – até 60 fps

Modo sensor
LF 16:9
31,68 x 17,82 mm
3840 x 2160, ø 36,35 mm
ARRIRAW: 0,75 – 90 fps,
ProRes: 0,75 – 60 fps
Modo sensor
LF 2,39:1
36,70 x 15,31 mm
4448 x 1856, ø 39,76 mm
ARRIRAW: 0,75 – 150 fps,
ProRes: 0,75 – até 100 fps

Persiana
Persiana electrónica, 5,0º – 358,0º
Filtro ND interno
Um dos 8 filtros de Grande Formato de Densidade Neutra de Espectro Total (LF FSND) disponíveis pode ser inserido manualmente na frente do sensor (ND 0.3 a ND 2.4)

Latitude de Exposição
14+ paragens

Índice de Exposição
EI 800

Nível de Som
Nível de Som ≤ 20 db(A) enquanto se grava LF Open Gate ProRes 4.5 K 4444 @ 30 fps e ≤ +30° Celsius (≤ +86° Fahrenheit), medido 1 m/3 pés na frente da lente

Power In
11.5 a 34 V DC

Power Out
4x RS (24 V), 1x 12V (12 V), 1x EXT (24 V), 1x ETH (24 V)

Peso
(corpo + LPL)
7.8 kg/17.2 lbs.

Dimensões
(corpo + LPL)
L 364 mm/14.33″
W 201 mm/7.91″
H 158 mm/6.22″

Temperatura de funcionamento
-20° C a +45° C (-4° F a +113° F)
Montagem da lente
62 mm Montagem LPL (LDS-1, LDS-2 & /i)

Profundidade focal do flange
44 mm

Códigos de gravação
ARRIRAW (.ari)
QuickTime/ProRes (422, 422 HQ, 4444 & 4444 XQ)

Resoluções de gravação
4.5K (modos de sensor LF Open Gate e LF 2.39:1)
UHD (modo sensor LF 16:9)
2K (in-camera downscale no modo sensor LF 16:9)
HD (in-camera downscale no modo sensor LF 16:9)

Mídia suportada
SxS PRO+ 256 GB (ProRes)
Acionamentos de captura SXR 1 TB (ARRIRAW ou ProRes)
Acionamentos de captura SXR 2 TB (ARRIRAW ou ProRes)

Entradas de monitor
MON OUT 1a, 1b e 2: SDI 6G UHD ou SDI 1.5G HD até 30 fps.
MON OUT 3: SDI 1.5 G HD até 30 fps, também vídeo sem fio
Anamorphic de-squeeze para 1.25x, 1.3x, 1.5x, 2x relações de compressão da lente

Processamento de imagem
16 bit linear no espaço de cor ALEXA Wide Gamut/Log C
Espaços de cor de saída do alvo: Log C, Rec 709 ou Rec 2020
Suporta arquivo de aparência ARRI (ALF-2) com valores CDL e um LUT 3D LUT
3D LUTs disponíveis para SDR, HDR PQ e HDR HLG

Playback
ARRIRAW ou ProRes

Áudio
1x XLR 5 pinos AUDIO IN para 2 canais, nível de linha
